Les bandes transporteuses en treillis métallique tissu fonctionnent à des températures allant de -80°C à 1200°C.

La courbe de convoyeur à treillis tissé

Les courroies de réseau à tiges, également appelées courroies de convoyeur à enrober ou courroies de convoyeur à flexibilité plate, comportent des joints "Z-bend" spécialement conçus dans le treillis métallique.Ils sont parfaits pour transporter des produits légers et de poids moyen dans les industries de transformation alimentaire.

La courroie de convoyeur à plage flexible est le type le plus simple parmi tous les types de courroie de convoyeur à treillis en acier.d'acier galvanisé et autres fils d'acier.

Le convoyeur à bande plate est construit par plusieurs fils en boucle, puis formé à différents bords.

Le convoyeur à bande plate standard est plat et sans surface convexe ou concave.À l'exception du convoyeur à bande plat flex standard, il existe deux autres types de bandes convoyeurs flexibles plates. Ils peuvent être utilisés dans différentes applications pour la fixation et le tri. Vous pouvez vous référer à eux et décider si cela vous convient.

Matériaux communs: AISI/SUS 304, 304L, 316, 316L.

Type de maille:

Le style de ceinture en spirale équilibrée est la conception la plus courante pour les ceintures à friction.
Il est recommandé de l'utiliser en premier lieu dans toutes les applications, à moins que des exigences particulières de conception ne dictent l'utilisation d'un autre type de ceinture.
Offrant la plus grande variété de résistances, de tailles d'ouverture, de diamètres de fil et de caractéristiques de surface, la conception de la ceinture signifie qu'elle est facilement traçable et peut être utilisée à des températures élevées.
Le choix des mailles est pratiquement illimité mais dépend des exigences de l'application prévue, de la taille et du poids du produit, des considérations de support, ainsi que de la température de fonctionnement.
Le caractère équilibré de ce produit particulier, composé de spirales dans le sens horaire et dans le sens antihoraire, permet d'obtenir des qualités de traçage optimales adaptées aux procédés en ligne droite.

Une variante du tissage en spirale équilibrée de la ceinture, la construction en double équilibre se compose de paires de spirales droites et gauches interconnectées.Les connecteurs sont crimpés sur les mailles plus ouvertes et les broches droites sur les spécifications de mailles plus étroites ou lorsque des températures de fonctionnement élevées sont utilisées.
Cette construction offre une résistance plus élevée et des ouvertures plus petites que les spécifications équilibrées comparables, et elle est adaptée à l'environnement,applications de traitement à température moyenne et élevée.
Ces ceintures peuvent être fabriquées dans une large gamme de matériaux, y compris une grande variété d'alliages de nickel-chrome.
Les bords sont généralement noués ou soudés et des plaques latérales et des travées croisées peuvent être ajoutées si nécessaire.
Ces courroies sont recommandées pour les applications où des charges lourdes sont transportées à des températures élevées, comme dans les fours de recuit, de brasage ou de carburation.

C'est la conception la plus simple de toutes les ceintures et est livrée avec une bande de soudage ou une bande de soudage.Écrans à mailles pliantes ou applications où les caractéristiques de suivi ne sont pas critiques.

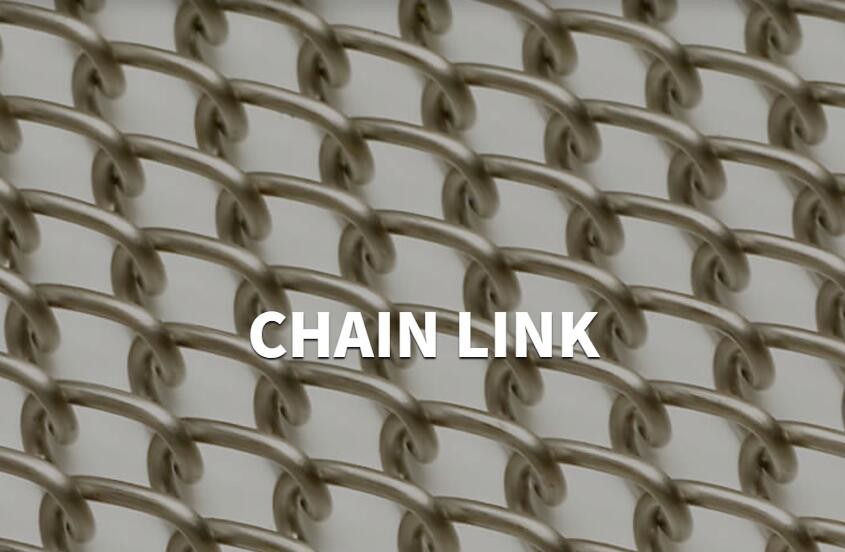

La ceinture à maillons de chaîne est principalement adaptée à la manutention de produits de petit poids et plus légers.La charge admissible sur ce type de courroies est relativement faible par rapport aux autres types de courroies de fil qui sont disponibles.
Le trajet droit sur les convoyeurs à friction est facilité par le raccordement des panneaux gauche et droit à l'aide d'une tige de raccordement droite ou crochée.
Cette conception de ceinture est utilisée dans les applications de séchage et de refroidissement légers ainsi que dans le transport général.
Ils sont également utilisés lorsqu'un coût initial relativement faible est requis, car ces courroies sont très économiques et relativement bon marché à fabriquer.

Une ceinture de tissage lourde qui a une résistance à la traction très élevée par rapport à sa faible capacité thermique.Cette conception de ceinture a un très bon rapport poids/charge et est utilisée pour le transport de charges lourdes, en particulier à des températures élevées jusqu'à un maximum de 1150 degrés centigrades.
Cette ceinture est essentiellement deux fois plus résistante qu'une ceinture à tissage classique et sa construction permet de minimiser l'allongement et la contraction de la largeur à des températures de fonctionnement très élevées.
Ce type de ceinture a également une surface de transport lisse et une densité élevée.
Les applications incluent le frittage, le recuit, le brasage, le durcissement et le trempage.

Il s'agit d'un style très lourd de ceinture de fil tissé qui est très similaire à la conception de la tige renforcée, sauf qu'il est composé de bobines ′′doubles′′.
Cela contribue à diminuer le pourcentage de surface ouverte tout en augmentant le poids et la résistance à la traction de la ceinture.Cela permet une désignation de maille plus étroite, ce qui est efficace pour le transport de petites pièces dans les applications de fours à haute température..

Afin d'obtenir une ceinture à mailles très étroitement tissée, il est possible de multiplier le nombre de spirales et de tiges croisées par emplacement et cette construction est connue sous le nom de cordweave ou de ceinture à tissage composé.
Ce type de ceinture est idéalement adapté au transport de très petits articles tels que du riz, des céréales ou de très petits éléments de fixation.
Si nécessaire, des plaques latérales et des travées croisées peuvent être installées lorsque les marchandises sont transportées en pente ou lors du transport de charges lourdes.
Sa fabrication de précision aide à minimiser l'étirement de la courroie et l'affaissement des bords, assurant ainsi une durée de vie prolongée de la courroie dans de nombreuses applications à friction.
Cette spécification de tissage équilibré composé est extrêmement lisse et sa haute densité garantit que la chaleur est transférée uniformément sur toute la largeur de la courroie à des températures élevées.
Largement utilisé pour les bandes de cuisson, ce tissage de ceinture peut également être fabriqué avec des fils spiraux aplatis pour une surface encore plus lisse et plus stable lors du transport d'objets instables.
Cette conception de ceinture est principalement utilisée dans l'industrie de la boulangerie pour la transformation, les biscuits, les biscuits et une variété de produits alimentaires.

Les ceintures spirales plates sont des mailles très étroitement assemblées composées de spirales droite et gauche, pour aider ses capacités de suivi droit.Ces courroies sont reliées par des barres transversales droites et sont, U-pin ou échelle de selvedge.
Ce type de ceinture produit une surface de transport très lisse et ce qui la rend adaptée au transport d'articles ayant une base relativement petite nécessitant un support uniforme.
Principalement utilisé dans les applications où de petites ouvertures sont requises en conjonction avec une surface de transport plane.
Ces ceintures sont principalement utilisées dans les boulangeries et les installations de lavage.
Des chaînes latérales, des travées croisées et des plaques latérales peuvent également être ajoutées à ces ceintures lorsqu'une configuration à entraînement positif est requise.

Les ceintures à treillis en fil de fer tissé à chaîne doivent être envisagées chaque fois que le chronométrage, le transfert ou l'entraînement positif de la ceinture sont importants.transport sur de longues distances ou lors du transport d'articles à travers des liquides d'extinction, huiles de cuisson ou environnements glissants similaires.
Une multitude de spécifications sont disponibles selon la taille du produit transporté.
La ceinture en spirale équilibrée doit être considérée en premier lieu pour les ceintures à chaîne car elle est économique.est disponible dans une large gamme de diamètres de fil et de tailles d'ouverture et convient à la plupart des applications.
Une courroie de tissage conventionnelle est plus facile à nettoyer en raison de l'ouverture libre du tissage.
Les ceintures à chaîne facilitent également l'ajout de caractéristiques spéciales telles que des plaques latérales et des vols croisés si nécessaire.
La sélection de la chaîne est généralement déterminée par la résistance et la vitesse de la courroie requises en conjonction avec la température de chargement et de fonctionnement du procédé.

Caractéristiques:

Il est idéal pour des applications dans des procédés automatisés ou semi-automatisés fonctionnant à des températures allant de -80°C à 1200°C.
Zone ouverte permettant un drainage efficace et le débit d'air chaud ou froid et de vapeur
Résistant à la corrosion et aux attaques acides
Configurations flexibles dans une large gamme de matériaux
Bon rapport résistance/poids
Efficacité en termes de coûts

Applications:

Traitement alimentaire
Applications industrielles
Application dans le secteur minier
Applications agricoles

Emballage:

Déformé avec du plastique imperméable, puis dans une boîte en bois.

Notre liste de produits de courroies de convoyeur à treillis métalliques:

Ceinture de convoyeur à fil plat
Ceinture de réseau à tiges
Ceinture de convoyeur à tiges
Ceinture de convoyeur Eye Flex
Ceinture de convoyeur de tissage équilibrée
Ceinture de convoyeur en tissus composés
Ceinture de convoyeur à tissage universel
Ceinture de convoyeur de tissage classique
Chaînes à plateau
Ceinture de convoyeur en tôle à chaîne métallique
Ceinture de convoyeur de rayon
Ceinture de convoyeur d'échelle
Ceinture de cuisson à rouleaux plats
Ceinture à mailles de four
Ceinture de convoyeur plate et flexible
Ceinture de convoyeur à tiges souples
Ceinture de convoyeur à plaques perforées
Ceinture de convoyeur à maillons de chaîne
Accès au convoyeur à bande: rouleaux, chaînes à rouleaux etc.
